Пластиковые дренажные колодцы – это долговечные емкости для сбора сточных, дождевых и талых вод. Так же они используются как смотровые отделы технологических каналов для транспортировки жидких веществ.
Однако первоначальным предназначением пластиковых колодцев является обустройство дренажной системы, технических и ливневых канализаций.
переносимость различных температур ((-60)- (+60)°С;)
достаточная прочность
рентабельность
отсутствие застойных зон
невысокая цена

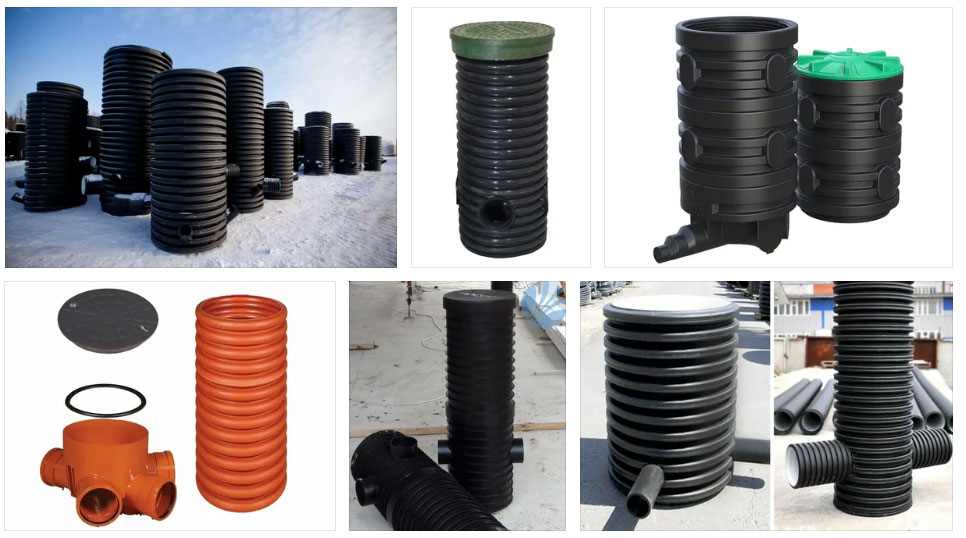

Поворотный дренажный колодец
Дренажный колодец, который устанавливают в местах каждого второго поворота дренажной системы, называют поворотным. Его размер может составлять от 300 мм до 1000 мм. Данный вид дренажных колодцев предназначен для периодического удаления из дренажной системы накапливающегося мусора и твёрдых частиц. Такая конструкция делает дренаж доступным для обслуживания, поэтому поворотный колодец называют инспекционным. Чтобы упростить доступ к дренажной системе для её обслуживания, в поворотном колодце рекомендуется устанавливать фитинги.
Диаметр внутренний:
Диаметр наружный:
Высота:
Температура эксплуатации:
Материал:
Рабочая среда:

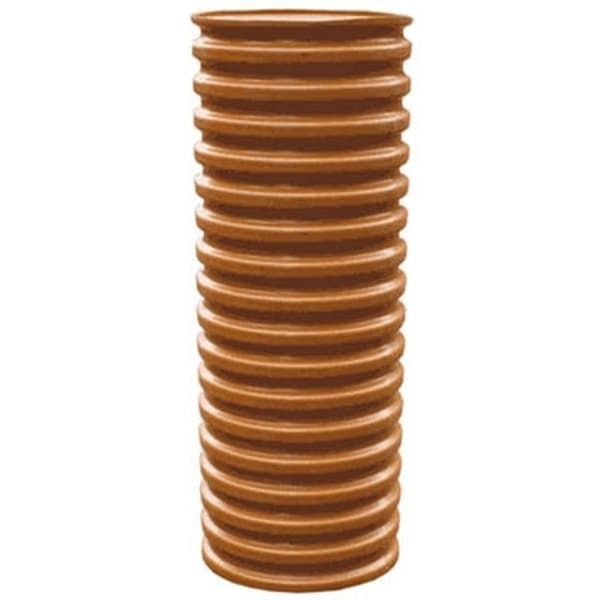

Дренажный колодец Политек двухслойный 315/368
315 мм
368 мм
6000 мм
от -40 до +90С
ПНД/ПНД
вода, хозяйственно-бытовые стоки
Диаметр наружный:
Диаметр внутренний:
Кольцевая жесткость:
Длинна отрезков:

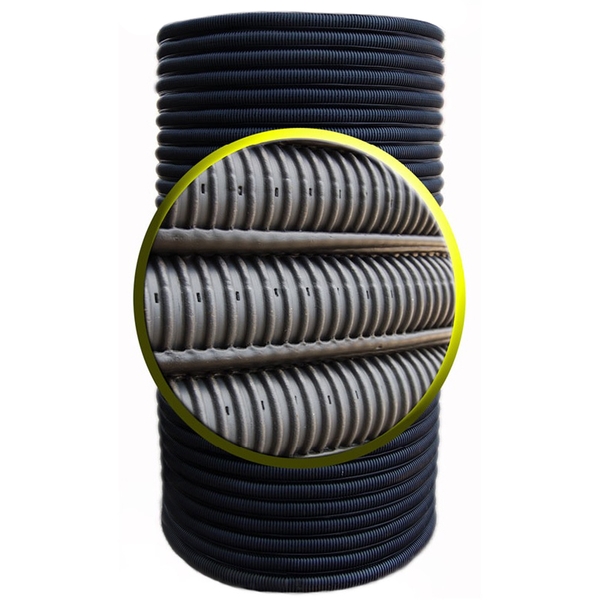

Колодцы дренажные FDplast
340 мм.
300 мм.
SN6
1м, 2м, 3м, 4м, 5м и 6 м.
460 мм.
400 мм.
SN6
1м, 2м, 3м, 4м, 5м и 6 м
575 мм.
500 мм.
SN6
1м, 2м, 3м, 4м, 5м и 6 м.
695 мм.
600 мм.
SN6
1м, 2м, 3м, 4м, 5м и 6 м.
923 мм.
800 мм.
SN6
1м, 2м, 3м, 4м, 5м и 6 м.

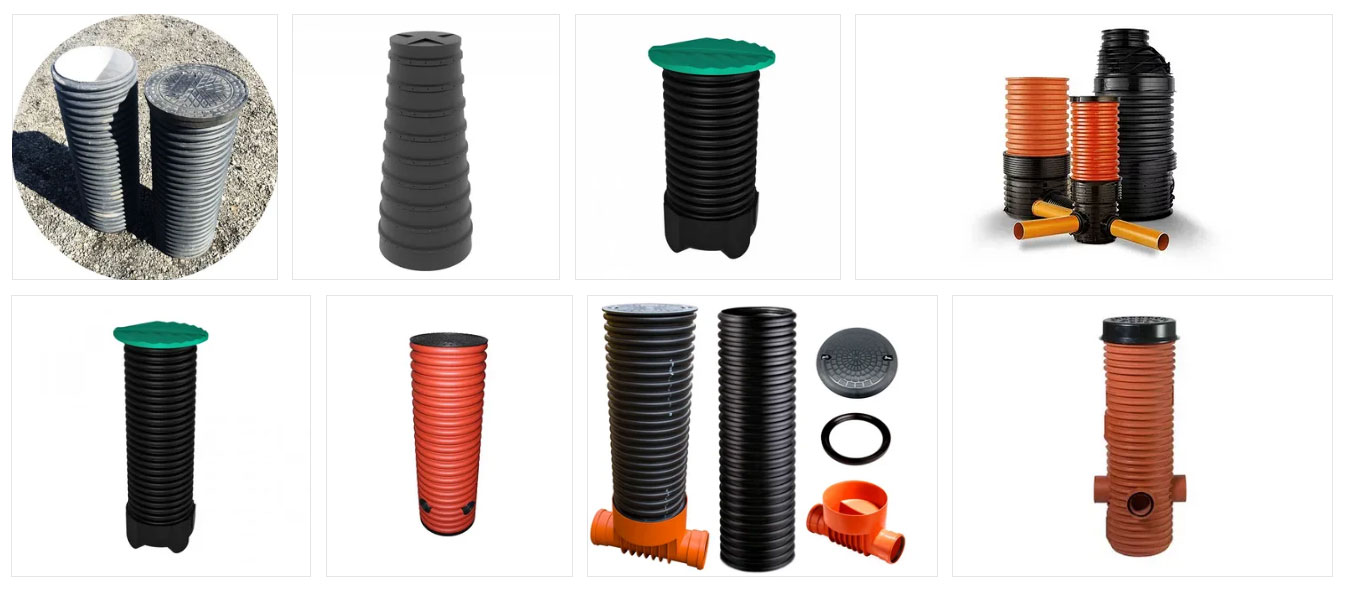

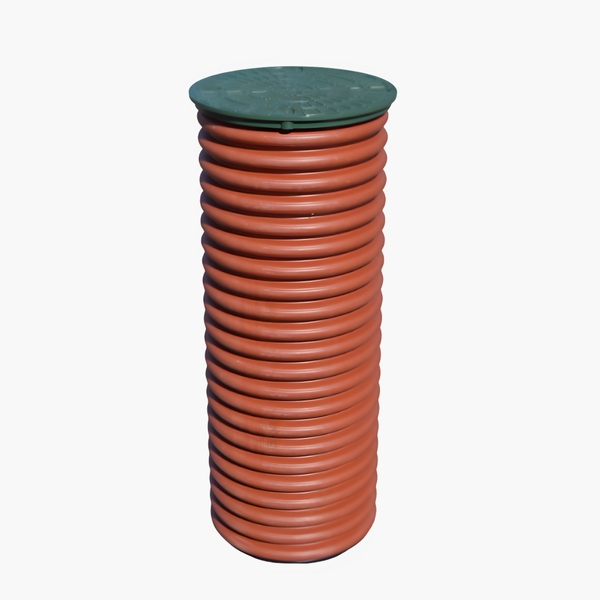

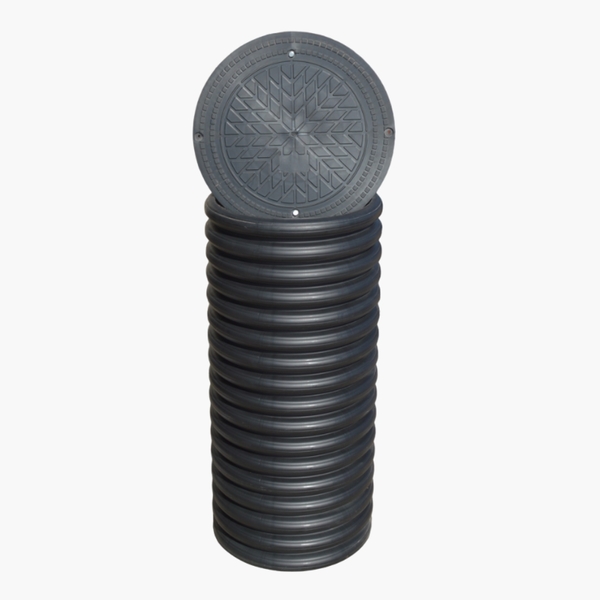

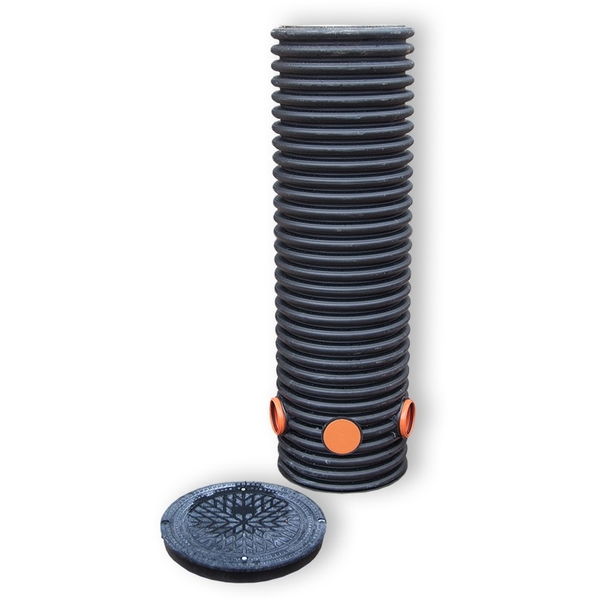

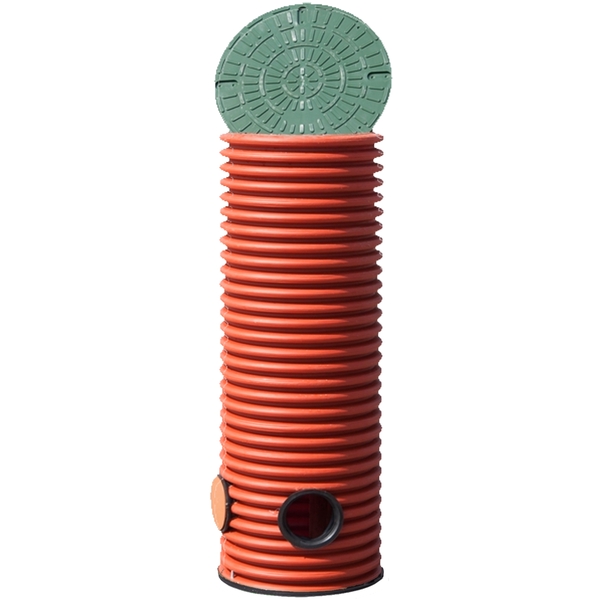

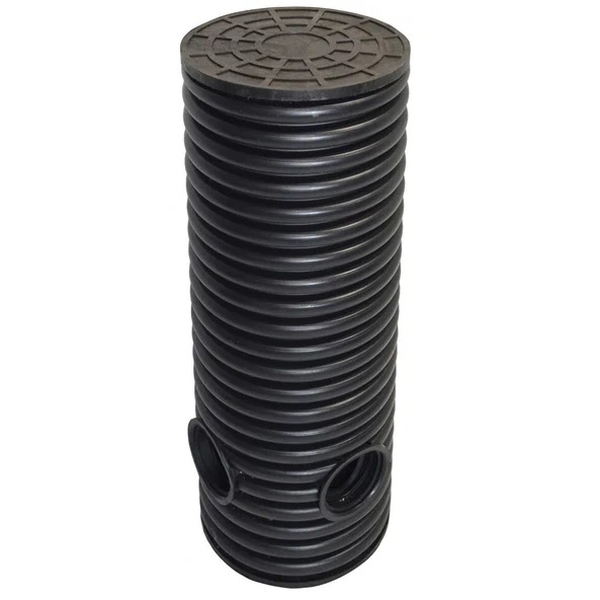

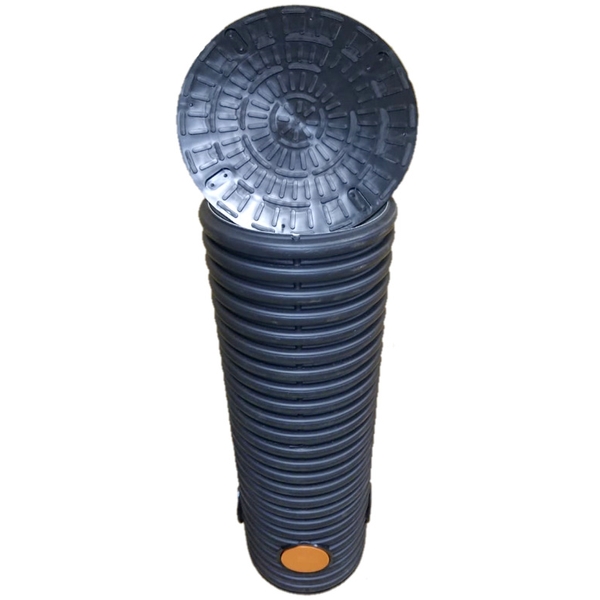

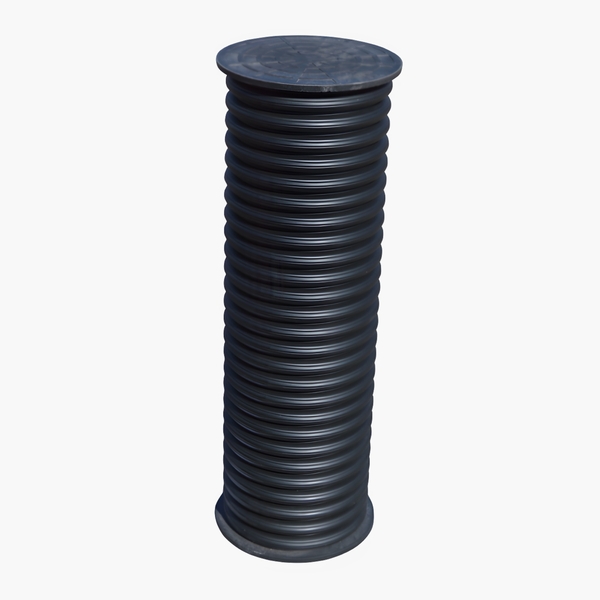

Смотровой дренажный колодец
Смотровой колодец – предназначен для технического контроля состояния и периодической очистки дренажной системы. Он обеспечивает бесперебойную работу всей системы. Может быть как круглой, так и квадратной формы, по своим размерам должен позволять человеку проникать вовнутрь для проведения осмотров и профилактических работ.
Большинство дренажных систем работает по безнапорной системе – избыток влаги перемешается по трубопроводу под воздействием гравитации.
Напорную систему применяют в тех случаях, когда самопроизвольное перемещение и вывод влаги затруднены или невозможны. В таких случаях используют насосное оборудование.
Смотровые колодцы устанавливаются:
на прямых участках дренажного трубопровода для проверки и обслуживания
на участках соединения и разветвления дренажного трубопровода
в местах изменения диаметра дренажного трубопровода
в местах изменения уклона дренажной системы
на поворотных участках
Типы смотровых колодцев:
линейные
поворотные
узловые (с одним или несколькими узлами присоединения)
Поглотительный дренажный колодец
Поглотительный колодец, можно назвать фильтрующим. Устанавливается для осушения прилегающей территории, при отсутствии вблизи центральной канализации. Устанавливается на глубине не менее 2 метров.
Установка колодцев этого типа требует определённого подхода. Изучается грунт на всем участке – это даёт возможность определить, на какой глубине залегают слои грунта, которые свободно смогут принимать воду, потом проводится изготовление конструкции. Если на участке глинистая почва, то конструкция должна быть довольно глубокой.
Процесс сооружения конструкции такого типа считается самым сложным. Основной её функцией является передача поглощаемой воды в грунт на большой глубине.
При сооружении поглотительного колодца придерживаются определенных правил и норм:
Строится в отдалении от различных строений
При сооружении следует учитывать степень промерзания грунта. Конструкция должна быть больше такой глубины.
Предварительно оцените водопоглощаемость грунта на глубине. Чем она будет меньше, тем должна быть больше и шире сама конструкция.
Обязательно соорудить внизу фильтровальную систему. Она может быть только естественной и состоять из щебня или гравия.
Форма поглотительного колодца может быть прямоугольной или конусообразной, выбор её зависит от степени промерзания грунта и количества грунтовых вод на участке. В регионах, более подверженных большому количеству осадков, а впитывающий грунт находится слишком глубоко, лучше применить поглотительный колодец дренажный конический. Благодаря конусной форме, которая имеет вверху меньший диаметр, чем внизу, он способен накапливать и распределять гораздо больше количество воды, чем поглотительный дренажный колодец прямоугольной формы.
Внутренний диаметр:
Внешний диаметр корпуса (максимальный):
Высота:
Материал:
Вес:
Нагрузка:

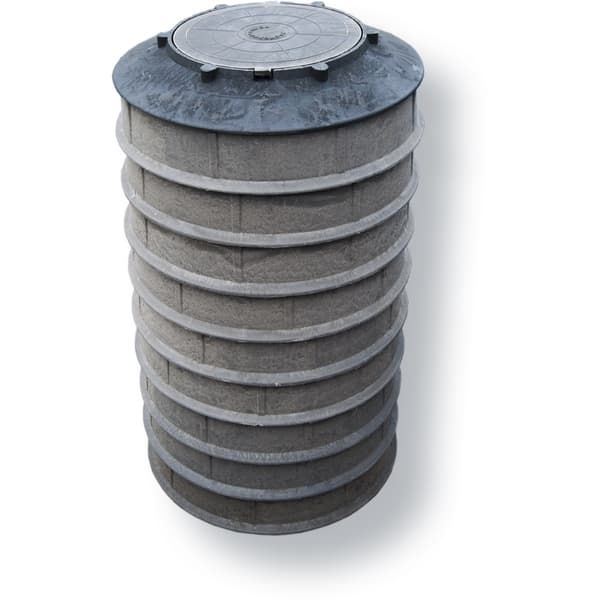

Колодцы полимерпесчаные
700 мм
750 мм
200 мм
полимерно-композитная смесь
26 кг.
220 кН – 22 тонны
970 мм
1060 мм
200 мм
полимерно-композитная смесь
36 кг.
220 кН – 22 тонны
980 мм
1100 мм
250 мм
полимерно-композитная смесь
50 кг.
220 кН – 22 тонны
Диаметр внутренний:
Диаметр наружный:
Высота с раструбом:
Рабочая среда:
Цвет:

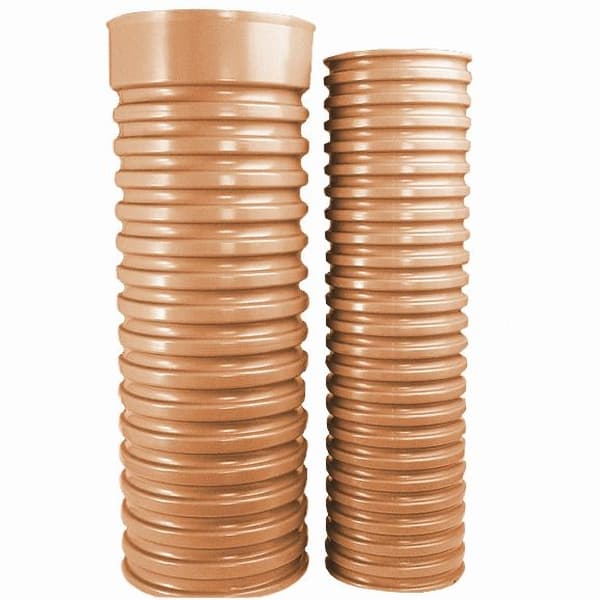

Дренажные колодцы Wavin
315 мм
354 мм
6166 мм
вода, хозяйственно-бытовые стоки
оранжевый
425 мм
476 мм
6166 мм
вода, хозяйственно-бытовые стоки
оранжевый
Установка поглотительных колодцев
Готовится яма подходящих размеров.
На дне насыпается слой щебня, на который устанавливается сам колодец (обычно пластиковый, гофрированный) диаметром до 1 м.
Дно колодца заполняется гравием или щебнем.
Снаружи колодец также обсыпается гравием или щебнем.
Сверху колодец укрывается геотекстилем или другим нетканым материалом. Готовая конструкция засыпается слоем земли. Вода отводится в глубинные слои грунта.
Коллекторный дренажный колодец
Коллекторный колодец – это водоприёмник, конечная точка дренажной системы. Устанавливается в том случае, когда некуда отводить воду с осушаемого участка. Коллекторный колодец это труба с герметичным дном, обсыпанная гравием или щебнем и укрытая геотекстилем.
Скапливающуюся в коллекторе воду можно откачивать насосом в ближайшее удобное место, использовать как техническую воду или вывозить при помощи специального автотранспорта.
Артикул производителя:
Диаметр, D
Высота, h
Комплект поставки:
Колодцы дренажные коллекторные Alta Plast "Tuba"
01.08.11.H2.D630
630 мм
2000 мм
колодец комплектуется дном, крышкой и по заказу, дренажным насосом, для выброса вод за пределы участка.
01.08.11.H3.D630
630 мм
3000 мм
колодец комплектуется дном, крышкой и по заказу, дренажным насосом, для выброса вод за пределы участка.
01.08.11.H4.D630
630 мм
4000 мм
колодец комплектуется дном, крышкой и по заказу, дренажным насосом, для выброса вод за пределы участка.
01.08.11.H5.D630
630 мм
5000 мм
колодец комплектуется дном, крышкой и по заказу, дренажным насосом, для выброса вод за пределы участка.
01.08.11.H6.D630
630 мм
6000 мм
колодец комплектуется дном, крышкой и по заказу, дренажным насосом, для выброса вод за пределы участка.
